Pad Tool PCB dizainas
video

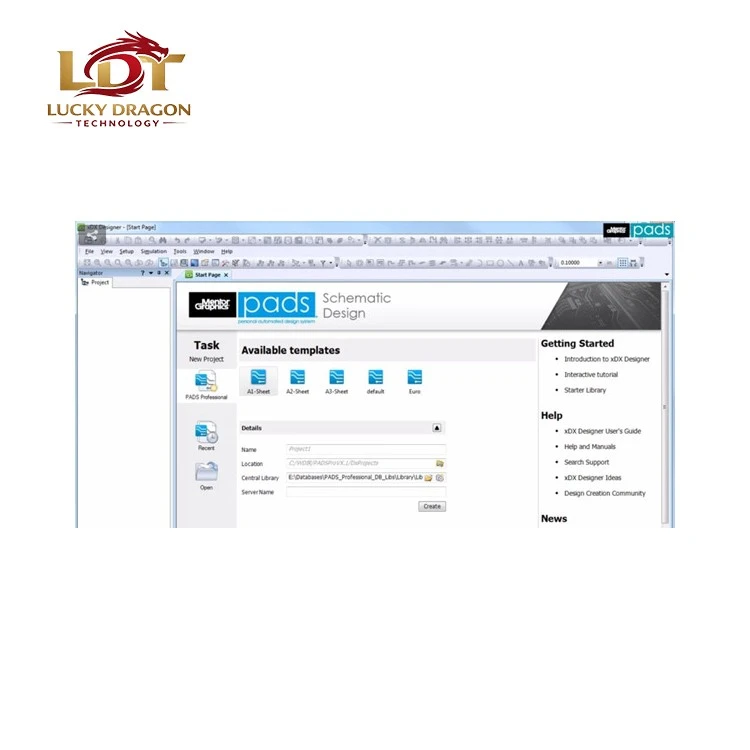

Pad Tool PCB dizainas

PADS Tool PCB Design yra profesionali PCB projektavimo paslauga, pagrįsta Mentor Graphics PADS (Siemens EDA PADS Professional) platforma, skirta vidutinio{0}} ir -sudėtingo elektroninio produkto kūrimui ir greitam inžineriniam įgyvendinimui. Ši paslauga skirta efektyvioms PCB projektavimo darbo eigoms, apimančioms scheminį projektavimą, PCB išdėstymą, projektavimo taisyklių tikrinimą, Gerber išvestį, Gerber optimizavimą. Jis plačiai naudojamas pramoninėje elektronikoje, buitinėje elektronikoje, medicinos prietaisuose ir įterptųjų sistemų kūrime.

Siųsti užklausą
  • Aprašymas

    Produkto apžvalga



    „PADS Tool PCB Design“ yra profesionali PCB projektavimo paslauga, pagrįsta „Mentor Graphics PADS“ („Siemens EDA PADS Professional“) platforma, skirta vidutinio{0}}ir-sudėtingo elektroninio produkto kūrimui ir greitam inžineriniam įgyvendinimui.

    Ši paslauga skirta efektyvioms PCB projektavimo darbo eigoms, apimančioms schemą, PCB išdėstymą, projektavimo taisyklių tikrinimą, Gerber išvestį ir DFM optimizavimą. Jis plačiai naudojamas pramoninėje elektronikoje, buitinėje elektronikoje, medicinos prietaisuose ir įterptųjų sistemų kūrime.

    Tinka:

    • Pramonės valdymo sistemos
    • Buitinės elektronikos gaminiai
    • Įterptosios aparatinės įrangos dizainas
    • Medicinos elektroniniai prietaisai
    • IoT aparatinės įrangos platformos
    • Galios elektronikos sistemos
    • Nuo vidutinio- iki-sudėtingo PCB projektai

    Į visas inžinerines paslaugas įeina:

    • Scheminis dizainas
    • PCB išdėstymas (2–16+ sluoksniai)
    • Komponentų bibliotekos kūrimas
    • Didelės{0}}greitos maršruto parinkimo palaikymas
    • KDR / DFM dizaino patikrinimas
    • Gerber & Manufacturing Output
    • Inžinerinio optimizavimo palaikymas

    Produkto savybės



    • Pagrįsta Mentor PADS profesionalia PCB projektavimo platforma
    • Didelio-efektyvumo schema ir PCB bendro{1}projektavimo galimybė
    • Palaiko vidutinio{0}}ir-sudėtingo daugiasluoksnių PCB dizainą
    • Puikiai palaiko{0}}didelės spartos signalo dizainą
    • Palaiko diferencialinių porų maršrutą ir varžos valdymą
    • Išsami komponentų bibliotekos ir pėdsakų valdymo galimybė
    • Palaiko BGA / QFN ir didelio{0}}tankio komponentų išdėstymą
    • DFM taisyklių tikrinimo ir gamybos optimizavimo galimybė
    • Tinka greitam vystymuisi ir gamybos perėjimui

    pcb-layout-pcb-design-gerber-bom-files-for-any-project

    Programos



    • PADS įrankių PCB dizainas Plačiai naudojamas:
    • Pramonės automatikos įranga
    • Išmanioji buitinė elektronika
    • Įterptosios valdymo sistemos
    • Medicinos elektroniniai prietaisai
    • IoT ir išmanioji aparatinė įranga
    • Energijos valdymo sistemos
    • Komunikacijos moduliai
    • Automobilių elektronikos moduliai
    • Bandymo ir matavimo įranga

    57a55a23217b2



    Dizaino galimybės (pavyzdys)



    PrekėGalimybė
    PCB sluoksniai2 – 16+ Sluoksniai
    Dizaino platformaMentor PADS Professional
    Min. linijos plotis/tarpas4/4 mln
    Didelės spartos{0}}palaikymasUSB / SPI / DDR (pagrindinis lygis)
    Diferencialinė poraPalaikoma
    Impedanso valdymasPalaikoma
    Išvesties formatasGerber / ODB++
    Paslaugos tipasSchema + PCB išdėstymas
    Dizaino dėmesysEkonomiškas-ir greitas pristatymas

    Produkto privalumai



    • Greitas PCB projektavimas ir pristatymas
    • Išmanote inžinerijos{0}}lygmens kūrimą naudojant PADS
    • Išlaidų{0}}optimizuoti dizaino sprendimai
    • Palaiko visą darbo eigą nuo schemos iki masinės gamybos
    • Stipri DFM (Design for Manufacturability) optimizavimo galimybė
    • Palaikomi nuo -vidutinės iki-vidutinės partijos greito prototipų kūrimo projektai
    • Didelė patirtis pramoninės ir buitinės elektronikos projektavimo srityje
    • Efektyvi inžinerinė komunikacija ir iteracijos galimybė

    1



    Po-pardavimo ir techninis palaikymas

    Teikti PCB projektavimo ir optimizavimo palaikymą

    Pateikite DFM gamybos apžvalgą

    Palaikykite Gerber failų peržiūrą ir modifikavimą

    Pateikite pavyzdžio patvirtinimo palaikymą

    Palaikykite inžinerijos iteraciją ir versijų naujinimus

    Teikti ilgalaikes{0}}dizaino bendradarbiavimo paslaugas
